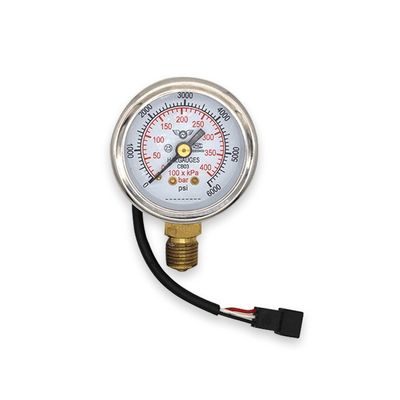

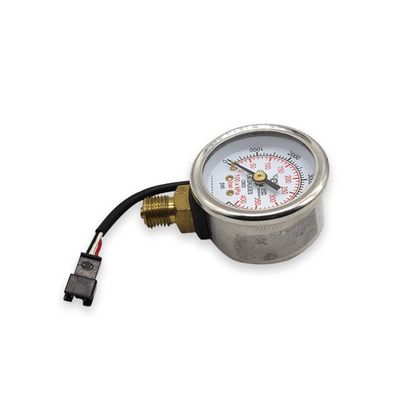

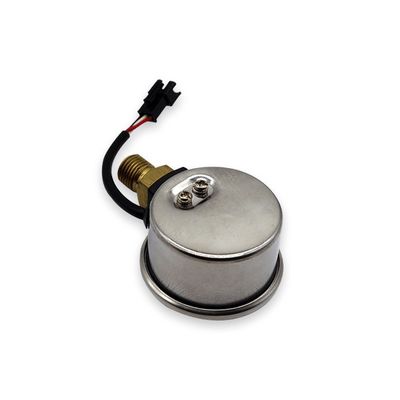

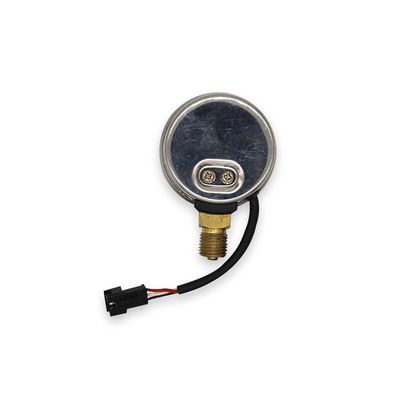

ชุดแปลงแก๊สรถยนต์ CNG เกจวัดความดัน Manometer 0-200 Bar

LLANO LN-CB01 เกจวัดแรงดัน CNG สำหรับชุดแปลงแก๊สอัตโนมัติ

พารามิเตอร์

1. ขนาดที่เป็นทางการ (มม.): Φ52x35.สกรูเกลียวของอินเทอร์เฟซคือท่อระบบเมตริก

เกลียวเกลียว M14x1.5

2. ความดันในการมองเห็น: 0--200 บาร์

3. แรงดันไฟฟ้าขาเข้า: DC12V

4. แรงดันขาออก:5-0V

การเชื่อมต่อสายไฟ

ชุดสายไฟเชื่อมต่อกับเซ็นเซอร์:

1. ลวด BROWN สั้นที่ต่อกับขั้วต่อแบบวงกลมในตัวเดียวและต่อ

ด้วยแคโทดของแหล่งกำเนิดไฟฟ้า (หรือกับพื้น)

2. สาย WHITE เชื่อมต่อกับตัวนำเข้าสัญญาณความคลาดเคลื่อนของสวิตช์เปลี่ยน

3. สายสีเขียวเชื่อมต่อกับแหล่งไฟฟ้า +12V

การติดตั้ง

1. การเชื่อมต่อควรถูกต้องหลังจากติดตั้งแล้วสามารถทำงานได้อย่างแม่นยำโดยไม่ต้อง

การปรับ

2. หลังจากเติม GAS หากตัวชี้ของมาโนมิเตอร์แสดงอย่างถูกต้องและไฟสีแดงเป็น

เปิดอยู่ตลอดเวลา หมายความว่าเซ็นเซอร์มาโนมิเตอร์จะเสียหากสวิตช์เปลี่ยนเกียร์อยู่ที่

เป็นธรรมชาติ.
